変圧器は何をするのですか?

核心的な答え

あ 変圧器 電磁誘導を通じて 2 つ以上の回路間で電気エネルギーを伝達します。 周波数を変えずに電圧レベルを変更する 。実際には、長距離伝送のために電圧を上げたり（たとえば、11 kV から 400 kV に）、安全な最終用途のために電圧を下げたりします（たとえば、電子機器の場合は 240 V から 12 V に）。変圧器は電圧変換だけでなく、電気絶縁、電流調整、サージから機器の保護も行います。

最新の変圧器は、次のような効率を達成します。 95%～99% 、現在使用されている電気機器の中で最も効率的なものになります。数百メガワットを扱う変電所であっても、携帯電話の充電器内のコンパクトなユニットであっても、基本的な原理であるファラデーの電磁誘導の法則は変わりません。

変圧器の種類とその用途

変圧器は、動作周波数、構造、用途によって大きく分類されます。違いを理解することは、特定のシステムに適切なユニットを選択するのに役立ちます。

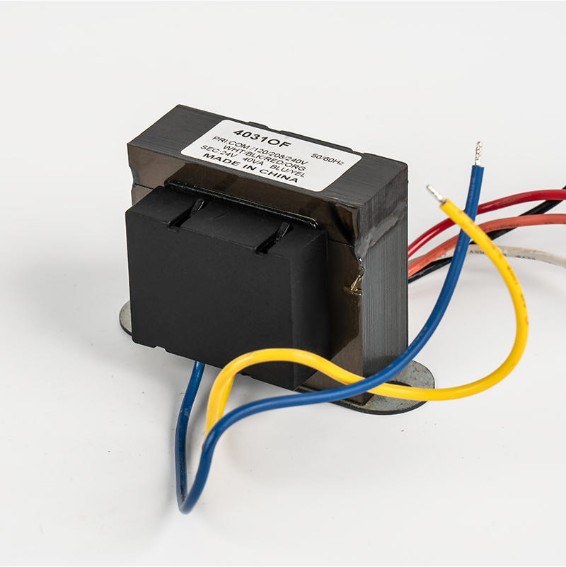

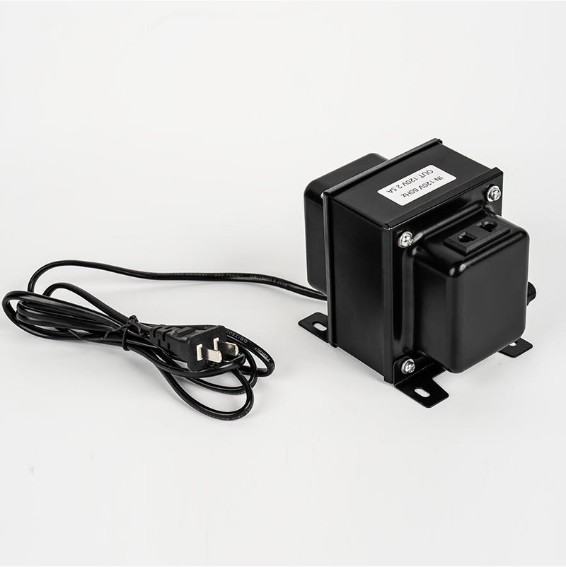

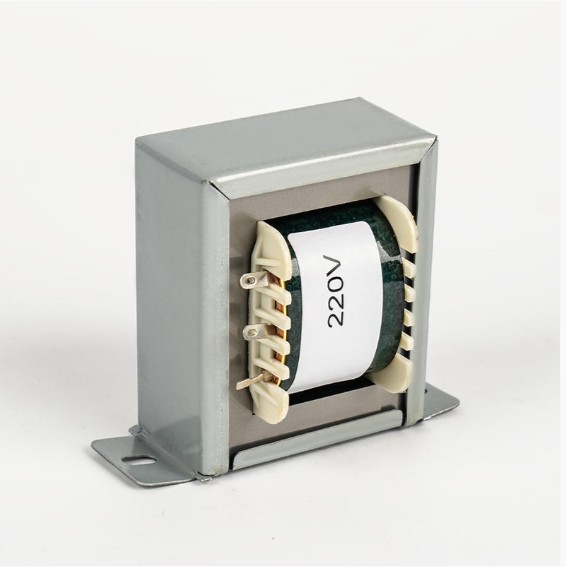

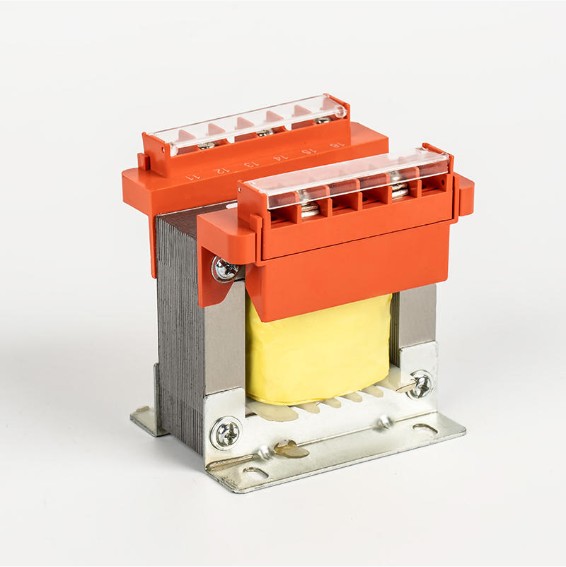

低周波変圧器

低周波変圧器は、標準の電力網周波数で動作します。 50Hzまたは60Hz 。渦電流損失を最小限に抑えるために積層シリコン鋼コアを使用しています。主な利点としては、堅牢性、高電力処理能力、適切なメンテナンスを行えば 25 年を超える長寿命が挙げられます。

あpplications of low frequency transformers span a wide range of industries:

• 配電: 系統変電所が送電電圧から消費者電圧に降圧
• 産業用制御: 安定した大電流出力を必要とする電圧調整器、安定器、電気溶接機
• 照明と家電製品: 調光システム、HVAC コンプレッサー ドライブ、冷凍ユニット
• 新しいエネルギー: ソーラーパネルからのDCをグリッド互換のACに変換する太陽光発電（PV）インバーター、および充電/放電サイクルを管理するエネルギー貯蔵システム

Ningbo Chuangbiao Electronic Technology Co., Ltd. は、これらの厳しい環境向けに設計された低周波変圧器を専門とし、電力、産業、照明、家電、新エネルギー分野にわたって効率的な電力変換と信頼性の高い保護を保証する製品を提供しています。

高周波トランス

高周波変圧器は次のように動作します。 20kHz～数MHz 。鉄心のコア損失は周波数とともに増加するため、代わりにフェライトコアまたは粉末鉄コアが使用されます。主な利点はサイズです。高周波トランスは 50 Hz ユニットと同じ電力を処理できます。 10～100分の1の小型軽量化 .

一般的なアプリケーションには、スイッチモード電源 (SMPS)、通信機器、医療機器、電気自動車 (EV) の車載充電器などがあります。

変流器接続: その仕組みとそれが重要な理由

あ current transformer (CT) is a measurement device that produces a reduced, proportional current in its secondary winding, allowing safe measurement of high-current circuits. Correct connection is critical for both accuracy and safety.

標準CT接続手順

1. 一次導体（測定対象線路）をCT窓に通すか、一次端子（P1、P2）に接続します。
2. 二次端子 (S1、S2) を測定器 (通常は 5 A または 1 A 定格の電流計またはエネルギー計) に接続します。
3. 通電中の CT の 2 次側を決して開放したままにしないでください。 あn open secondary can generate dangerously high voltages (potentially thousands of volts) due to the unimpeded magnetomotive force.
4. 極性マーキング (ドット規則または P1/S1 マーキング) を観察して、保護リレー用途の正しい位相関係を確保してください。
5. 浮遊電圧の危険を防ぐために、標準的な慣行に従って 1 つの 2 次端子を接地します (通常は S2 または S1 をシャーシに接地します)。

一般的な CT 比は次のとおりです。 100:5、200:5、400:5、および 1000:5A 。過小な CT 比を選択すると、飽和や測定誤差が発生します。サイズが大きすぎると、通常の負荷での精度が低下します。ご注文の際は、必ず CT 精度クラス (例: 計測の場合はクラス 0.5、保護の場合はクラス 5P) を指定してください。

パッドマウントトランス: 設置と重要な考慮事項

あ pad mount transformer is a ground-level, tamper-resistant unit housed in a locked steel cabinet, connected to an underground distribution network. It is the standard solution for suburban and commercial areas where aerial lines are impractical or undesirable.

一般的な評価の範囲は次のとおりです。 25kVA～2,500kVA 、一次電圧は 4 kV ～ 35 kV、二次電圧は 120/240 V (単相) または 208Y/120 V ～ 480Y/277 V (三相) です。

主要なインストール要件

• コンクリートパッド: 水平で、構造的に評価され、メーカーの仕様に従ってサイズが決められている必要があります (通常、キャビネットの設置面積から 3 ～ 6 インチ延長)。
• クリアランス: 高電圧側に少なくとも 3 フィートの空き作業スペース。 NEC ガイドラインに従って、建物から 10 フィートの空間を空けてください。
• ケーブル配線: 地下ケーブルは、湿気やげっ歯類に対して密閉された電線管スリーブを通って入ります。
• 接地: キャビネットとニュートラルは、地域の土壌抵抗要件 (通常 <25 Ω) に従って駆動される接地棒に接続する必要があります。
• オイル封じ込め: 多くの管轄区域では、土壌汚染を防ぐために、油が満たされたユニットの下に二次封じ込めバームまたは吸収パッドを設置する必要があります。

変圧器と変電所: それらがどのように連携するか

あ substation is a facility that switches, transforms, and regulates electrical power. Transformers are its central components, performing the actual voltage conversion between transmission and distribution levels.

あ typical utility substation workflow looks like this:

1. 伝送線入力： 発電所からは 115 kV、230 kV、または 500 kV の電力が供給されます。
2. 降圧トランス: あ large power transformer reduces voltage to 12.47 kV, 13.8 kV, or 34.5 kV for primary distribution.
3. 開閉装置と保護: サーキットブレーカー、切断スイッチ、および保護リレーは、ミリ秒以内に障害を隔離します。
4. 配電変圧器: ポールマウントまたはパッドマウントユニットは、住宅用および商業用に電圧を 120/240 V または 480 V にさらに下げます。

あ single substation power transformer can handle 10MVA～1,000MVA そしてその重さは数百トンにもなります。このような装置に障害が発生すると、地域全体が数週間停電する可能性があるため、変電所の変圧器の監視とメンテナンスは重要なインフラストラクチャのタスクとして扱われます。

変圧器をチェックする方法: テスト方法と注意事項

定期的なテストにより予期せぬ故障が防止され、変圧器の耐用年数が延びます。適切なテストは、変圧器のタイプと利用可能な機器によって異なります。

基本的な視覚的および物理的チェック

• オイル漏れ、腐食、ブッシュの亀裂、冷却フィンの損傷がないか点検します。
• サイトグラスを通してオイルレベルを確認してください。油が少ないと冷却と絶縁耐力が低下します。
• 異常なハム音、ブンブン音、またはパチパチという音に耳を傾けます。通常の 100 ～ 120 Hz のハム音を超える音は、コアの緩みまたは部分放電を示している可能性があります。
• 冷却ファンまたはポンプ (存在する場合) が正しく動作していることを確認します。

電気試験

• 巻数比テスト (TTR): 一次電圧と二次電圧の比率が銘板と一致していることを確認します。許容可能な偏差は通常、 ±0.5% 銘板比率のこと。
• 絶縁抵抗 (IR) テスト: あpply 500 V or 1,000 V DC via a megohmmeter between windings and between windings and core. Values above 1,000MΩ 一般に、中電圧ユニットでは健全であると考えられます。
• 直流巻線抵抗: 短絡や接続の緩みを検出します。測定値を工場データと比較します。逸脱が 2% を超える場合は調査が必要です。
• 溶存ガス分析 (DGA): 油入変圧器の場合、絶縁油に溶解したガスを測定することで初期故障を特定します (例: アセチレンはアーク放電を示し、水素は部分放電を示します)。
• 力率/タンデルタテスト: 絶縁体の誘電損失を測定します。を超える値 0.5%～1% オイルペーパー絶縁システムの場合は、湿気の侵入または経年劣化を示唆します。

推奨されるメンテナンス間隔

アプリケーションに適したトランスの選択

変圧器を選択するには、いくつかのパラメータを負荷と環境に適合させる必要があります。サイズが小さすぎると過熱や早期故障が発生します。過剰なサイジングは資本を無駄にし、無負荷損失を増加させます。

• kVA 定格: 合計接続負荷 (kW) を力率で割って計算し、将来の拡張に備えて 20 ～ 25% の安全マージンを追加します。
• 電圧比: 一次電圧を電源に一致させ、二次電圧を負荷要件に一致させます。供給電圧が変化する場合は、タップチェンジャーの範囲を確認してください。
• 絶縁クラス: 屋内の火気の危険な場所 (病院、高層ビルなど) には乾式タイプを選択してください。より高い定格が必要な屋外変電所向けに油浸されています。
• 動作周波数: 50 Hz または 60 Hz の互換性を確認します。60 Hz 用に設計された変圧器は、同じ電圧で 50 Hz で動作すると過熱して飽和します。
• 環境条件: 湿気の多い環境、腐食性の環境、または高地の環境の場合は、カプセル化された巻線、熱帯コーティング、または高度軽減ユニットを指定してください。

実績のある低周波変圧器の性能を必要とする産業用および新エネルギー用途向けに、寧波荘表電子技術有限公司は、溶接変圧器や電圧調整器から太陽光発電インバーター変圧器やエネルギー貯蔵システムユニットに至るまで、厳格な品質基準とアプリケーションに関する深い専門知識に裏打ちされたエンジニアリングソリューションを提供しています。
