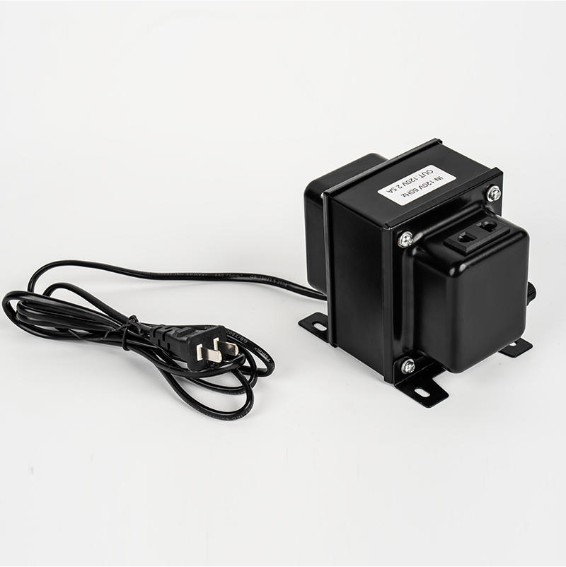

変圧器の基礎:変圧器とは何ですか?

あ 変圧器 は、直接的な電気接続を行わずに、電磁誘導を通じて 2 つ以上の回路間で電気エネルギーを伝達する静電気デバイスです。 その中心的な機能は、電力を（理想的には）一定に保ちながら電圧を上げたり下げたりすることです。 変圧器の基本を理解することは、電力システム、産業用制御、または再生可能エネルギーのアプリケーションを扱う人にとって不可欠です。

実際には、巻数比 10:1 で 240V の一次電源に接続された変圧器は、二次側に約 24V を供給します。これは、すべての変圧器の設計と選択の基礎となる単純な関係です。

変圧器と電磁誘導の原理

変圧器は完全にファラデーの電磁誘導の法則に基づいて動作します。交流が一次巻線を流れると、コア内に連続的に変化する磁束が生成されます。この磁束の変化により、二次巻線に起電力 (EMF） が誘導されます。

各巻線に誘導される EMF は次のように表されます。

E = 4.44 × f × N × Φ _最大

場所:

• f = 供給周波数 (Hz)
• N = 巻線の巻き数
• Φ _最大 = 最大磁束 (ウェーバー)

変圧器は磁束の変化に依存しているため、交流 (AC) でのみ機能します。 DC を印加しても誘導は発生せず、抵抗による電圧降下と、巻線に損傷を与える可能性のある熱の蓄積のみが発生します。

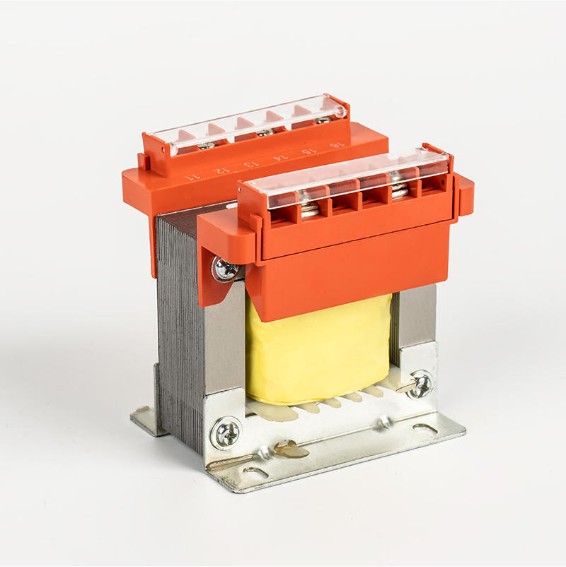

単相変圧器

単相変圧器は、最も基本的な変圧器のタイプです。これは、共有の磁気コアの周りに巻かれた 2 つのコイル (一次コイルと二次コイル) で構成されています。 AC電圧が一次側に印加されると、それに比例した電圧が二次側端子に現れます。

単相変圧器の主な特徴は次のとおりです。

• 電圧変換は巻数比に正比例します
• 電流変換は巻数比に反比例します。
• 一次側と二次側は電気的には絶縁されていますが、磁気的に結合されています。
• 一般的なアプリケーションには、家庭用電化製品、産業用制御装置、照明システムなどがあります。

あ typical single-phase distribution transformer for residential use steps down the utility supply from 11kV～230V 安全な国内消費のために。

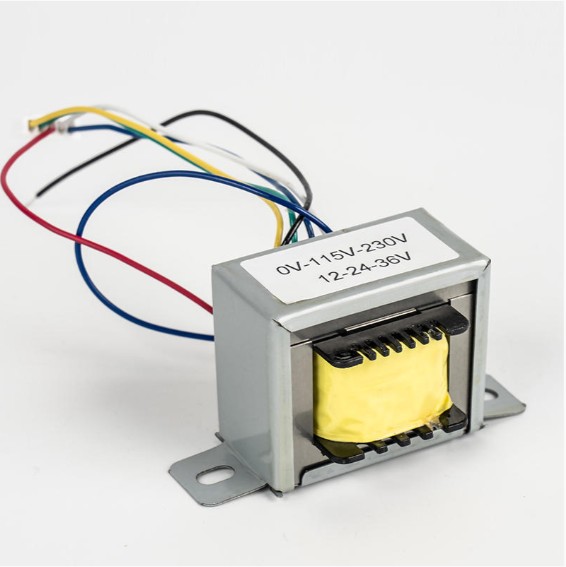

変圧器の構造（単相）

あ single-phase transformer has three primary physical components:

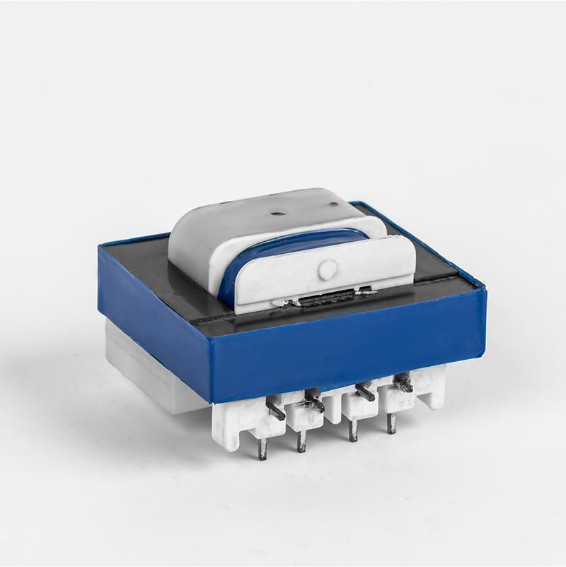

磁気コア

コアは磁束に低磁気抵抗の経路を提供します。これはシリコン鋼の薄い積層体 (通常、厚さ 0.35 mm ～ 0.5 mm) で構成されており、それぞれが絶縁ワニスでコーティングされています。この積層構造は 渦電流損失を最大 90% 削減 同寸法のソリッドコアとの比較。

次の 2 つの一般的なコア構成が使用されます。

• コアタイプ: 巻線がコアリムを囲んでいます。高電圧アプリケーションに最適
• シェルタイプ: コアは巻線を囲みます。優れた磁気シールドを提供し、コンパクトです

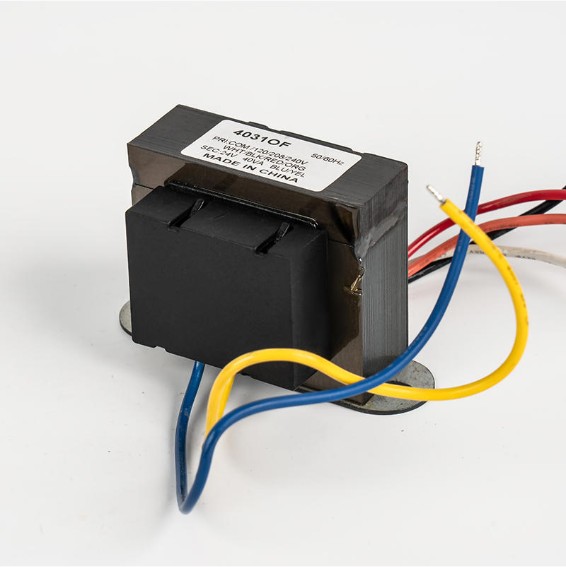

巻線

巻線 are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

断熱システム

絶縁は一次巻線と二次巻線を分離し、それぞれをコアから絶縁します。一般的な断熱材には、クラフト紙、プレスボード、ニスを塗ったキャンブリックなどがあります。絶縁クラス (例: 130°C でクラス B、155°C でクラス F) によって、最大動作温度が決まります。

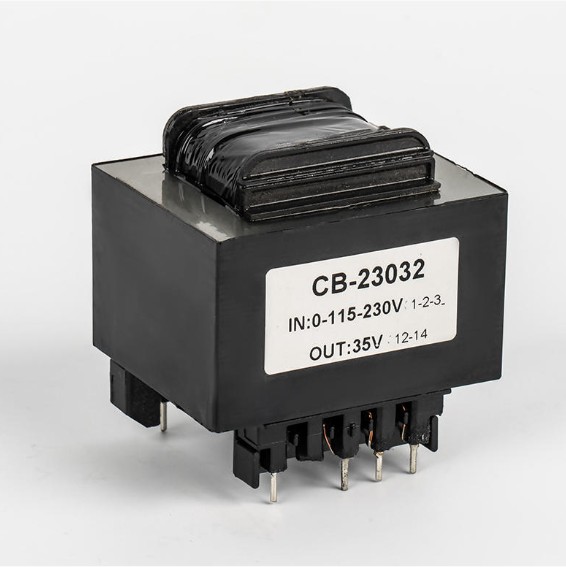

あ Transformer's Turns Ratio

巻数比は、変圧器の設計において最も重要なパラメータです。これは、一次と二次の電圧と電流の関係を定義します。

巻数比 (ある) =N _P /N _S = V _P /V _S = 私 _S /私 _P

ここでN _P そしてN _S はそれぞれ一次側と二次側の巻線数、V _P とV _S は対応する電圧、私は _P そして私 _S は流れです。

電圧は巻数比に応じて変化しますが、電流は逆に変化することに注意してください。電圧を半分にする変圧器は電流を 2 倍にします (理想的な変圧器を想定)。

トランスアクションの説明

変圧器の動作とは、一次から二次へのエネルギー伝達の完全なシーケンスを指します。段階的なプロセスは次のとおりです。

1. あC voltage is applied to the primary winding, driving an alternating current through it.
2. この電流によりコア内に交流磁束が確立され、通常、 1 秒あたり 50 または 60 のフルサイクル 供給周波数によって異なります。
3. 変化する磁束は二次巻線と結合し、(ファラデーの法則により) 電圧を誘導します。
4. 負荷が二次側に接続されると、電流が流れ、負荷は電力を受け取ります。
5. 二次電流は一次磁束に対抗する独自の磁束を生成し (レンツの法則)、一次電流はそれを補うために電源からより多くの電流を引き込みます (自己調整メカニズム)。

この動作は完全に非接触であり、可動部品や巻線間の電気的接続がないため、変圧器の信頼性が非常に高く、寿命が長くなることがよくあります。 25～40年 手入れの行き届いた設備で。

変圧器の基本の例: 加工計算

次の仕様の単相変圧器を考えてみましょう。

• 一次電圧 (V _P ）：230V
• 二次電圧 (V _S ）：12V
• 一次ターン (N _P )：1150ターン
• 負荷抵抗：10Ω

ステップ 1 — 巻数比を求めます。 a = 230 / 12 ≈ 19.17

ステップ 2 — N を見つける _S : N _S =N _P / a = 1150 / 19.17 ≈ 60 ターン

ステップ 3 — 二次電流を求める: 私は _S = V _S / R = 12 / 10 = 1.2A

ステップ 4 — 一次電流 (理想) を求める: 私は _P = 私 _S / a = 1.2 / 19.17 ≈ 0.063A (63mA)

この例は、負荷に 12V を供給しながら、一次側がどのようにわずかな電流しか消費しないのかを示しています。これは、電流のステップアップによる電圧のステップダウンの実際的なデモンストレーションです。

変圧器の電力

私はn an ideal transformer, input power equals output power. There is no energy conversion — only energy transfer:

P _で = V _P ×私 _P = V _S ×私 _S =P _アウト

私はn the real world, a portion of the input power is lost. These losses fall into two categories:

コア（鉄）損失

鉄損は負荷に関係なく一定であり、次の要素で構成されます。

• ヒステリシス損失: コアの磁区がサイクルごとに逆方向になると、エネルギーが散逸します。方向性珪素鋼の使用により低減。
• 渦電流損： コア材料内で誘導される循環電流。コアを積層することで軽減。

銅線 (I²R) 損失

銅損は巻線導体の抵抗から発生し、負荷電流の二乗に応じて変化します。 P _銅 = 私² × R 。これらの損失は負荷が高くなると大幅に増加するため、過熱を防ぐために変圧器は特定の kVA で定格されています。

変圧器の効率

変圧器効率 (η) は、入力電力に対する出力電力の比率として定義され、パーセントで表されます。

η (%) = (P _アウト /P _で ) × 100 = (P _アウト /(P _アウト P _損失 ))×100

最新の電源変圧器は、日常的に次のような効率を達成しています。 97%～99.5% これは、これまでに設計された中で最も効率的な電気機器の 1 つです。効率 99% の 100 kVA 変圧器は、99 kW の使用可能な電力を供給しながら、熱として約 1 kW しか放散しません。

最大の効率は、銅損が鉄損と等しいときに発生します。この条件は、コアの材料、コアの断面、導体のサイズを慎重に選択することによって設計できます。全負荷時の鉄損 200W、銅損 200W、定格 50 kVA の変圧器の場合:

η = 50,000 / (50,000 200 200) × 100 = 99.2%

変圧器の効率 Triangle

効率三角形は電力三角形から派生した視覚的なツールで、変圧器の入力電力、出力電力、損失の関係を理解するのに役立ちます。

3 つの辺は次のことを表します。

• 私はnput power (P _で ): 斜辺 — 電源から引き出される総エネルギー
• 出力電力 (P _アウト ): 負荷に供給される有用な電力
• 損失 (P _損失 ): 鉄損 熱として放散される銅損

効率角 θ は、変圧器がどれだけ理想に近い動作をしているかを表します。角度が小さいほど、効率が高いことを示します。この概念モデルは、エンジニアが特定の負荷プロファイルに合わせて変圧器の設計を最適化する際に、効率のトレードオフを視覚化するのに役立ちます。

変圧器の基本のまとめ

変圧器の動作の主な原理は次のように要約できます。

トランスの基本的な表現

私はn circuit diagrams and engineering schematics, the transformer is represented by two coupled coil symbols separated by vertical lines (representing the core). The standard schematic conveys:

• ドット表記: 各巻線の 1 つの端子にあるドットは極性を示します。点線の端子の電圧は同相です。
• コアライン: 単一の線は空芯トランスを表します。二重線は鉄心変圧器を表します
• 巻きラベル： プライマリ（左）とセカンダリ（右）が明確に区別されています

回路解析で使用される理想変圧器モデルの場合、等価回路には巻数比のある理想変圧器が含まれます。 a 、完璧なエネルギー伝達を表します。実際の変圧器モデルには直列抵抗 (R ₁ 、R ₂ ) および漏れリアクタンス (X ₁ 、X ₂ ）各巻線に加えて、磁化リアクタンスと鉄損抵抗を表すシャントブランチを追加することで、エンジニアはあらゆる負荷条件下で電圧レギュレーションと効率を予測するための完全なツールを得ることができます。

電圧調整 無負荷から全負荷までの二次端子電圧の変化は、重要な性能指標です。適切に設計された低周波トランスは、電圧レギュレーションを内部で維持します。 2%～5% 、負荷範囲全体にわたって安定した電圧供給を保証します。

230V の家庭用電源、10kV の産業用変電所、または太陽光の DC をグリッド AC に変換する太陽光発電インバーターで使用されるかどうかに関係なく、変圧器は電力工学の基本的なデバイスであり続けます。原理はシンプルですが、応用は並外れています。
