変圧器の仕組み: 種類、構造、用途、制限事項

とは何ですか トランスフォーマー ?

変圧器は、電磁誘導を通じて 2 つ以上の回路間でエネルギーを伝達する電気装置です。 電圧変換、電流調整、電気絶縁 直接的な電気接続はありません。変圧器の核心は、共有の磁気コアの周りに巻かれた 2 つ以上のワイヤのコイル (巻線) で構成されています。交流が一次巻線を流れると、変化する磁界が発生し、二次巻線に電圧が誘導されます。これがファラデーの電磁誘導の法則です。

変圧器は、動作周波数によって大きく次の 2 つのタイプに分類されます。 低周波トランス (通常は 50 ～ 60 Hz で動作) 高周波トランス (数 kHz から数 MHz まで動作)。どちらのタイプも、電力システム、産業機器、家庭用電化製品、再生可能エネルギー インフラストラクチャにわたって不可欠です。

歴史的背景: トランスフォーマーがどのようにして世界に電力を供給するようになったのか

変圧器は、電磁誘導を発見したマイケル・ファラデーによって 1831 年に初めて実証されました。今日私たちが知っている実用的な変圧器は、ルシアン ガラール、ジョン ディクソン ギブス、ウィリアム スタンレー ジュニア、およびウェスティングハウスのチームを含むエンジニアによって 1880 年代に開発されました。エジソンの直流システムとテスラ/ウェスチングハウスの交流システムの間の「電流戦争」は、交流が決定的に勝利した。主な理由は、変圧器が長距離送電のために電圧を上げ、家庭で安全に使用するために電圧を下げることができたためであり、当時の直流技術では効率的に達成できなかったことである。

20 世紀初頭までに、変圧器は世界中の電力網のバックボーンを形成しました。現在では、スマートフォンの充電器内の小さなフェライトコア変圧器から、巨大な変圧器まで、 1,000MVA単位 国の送電網変電所では、変圧器技術が事実上すべての現代の電力インフラを支えています。

変圧器の基本: 電圧、巻数比、効率

変圧器の基本的な動作は巻数比、つまり一次巻線 (N1) と二次巻線 (N2) の巻数の比によって決まります。

• 昇圧トランス : N₂ > N₁ → 二次電圧が一次電圧より高い (例: 長距離伝送のために発電所の出力が 400 kV に昇圧される)

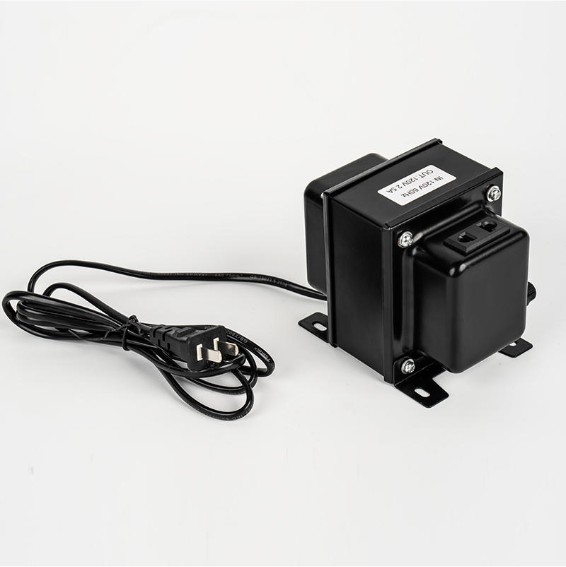

• 降圧トランス : N₂ < N₁ → 二次電圧が一次電圧より低い (例: 家庭用の 11 kV 配電が 230 V に降圧される)
• 絶縁トランス : N₁ = N₂ → 両側で同じ電圧。電気的安全性とノイズ絶縁に使用されます。

電圧の関係は、V1/V2 = N1/N2 です。したがって、電流は逆に変換されます: I1/I2 = N2/N1。最新の電源トランスは次のことを実現します。 95% ～ 99.5% の効率 、これまでに作られた電気機械の中で最も効率的なものの一つに数えられます。損失は​​、銅損 (巻線の I²R 加熱) とコア損失 (磁気コアのヒステリシスおよび渦電流損失) の 2 つの原因から発生します。

トランスの構造: コアコンポーネントの説明

変圧器の仕組みを理解するには、その主要な構造コンポーネントを理解する必要があります。

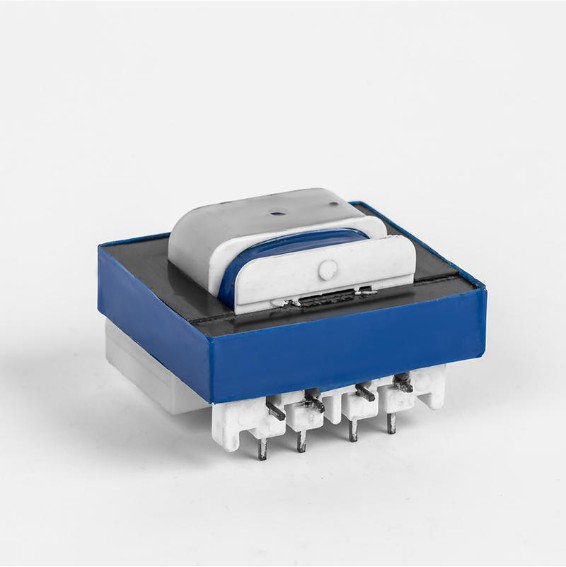

磁気コア

コアは巻線間の磁束を導きます。低周波トランスは、50/60 Hz での渦電流損失を最小限に抑えるために、積層ケイ素鋼コア (厚さ 0.25 ～ 0.5 mm のシート) を使用しています。高周波トランスにはフェライトコアまたは粉鉄コアが使用されており、kHz ～ MHz の周波数でのコア損失が低くなります。コアの形状はさまざまで、一般的な形状には E-I コア、トロイダル コア、U-I コアがあり、それぞれ磁束効率、巻きやすさ、EMI シールドの点で特有の利点があります。

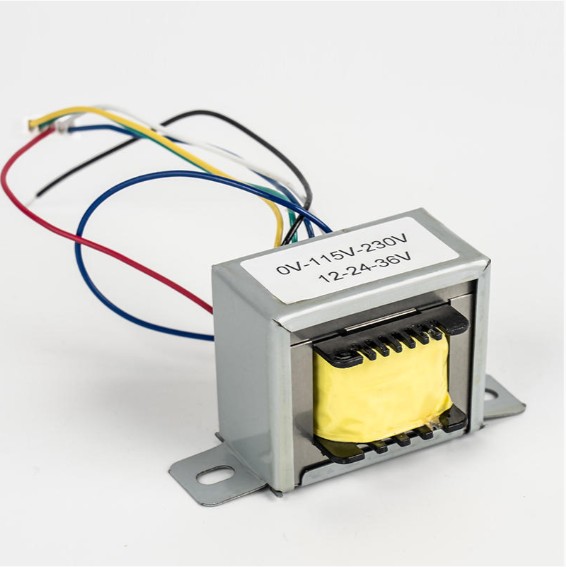

一次巻線と二次巻線

巻線は、コアの周りに巻かれた絶縁銅線 (場合によってはアルミニウム) のコイルです。一次巻線は入力 AC 電力を受け取ります。二次側は出力電力を供給します。多巻線設計では、複数の出力電圧を同時に提供できます。断熱クラス (A、B、F、H) によって最大許容温度が決まります。 クラス H 絶縁は 180°C まで耐えます 、高負荷の産業用変圧器に適しています。

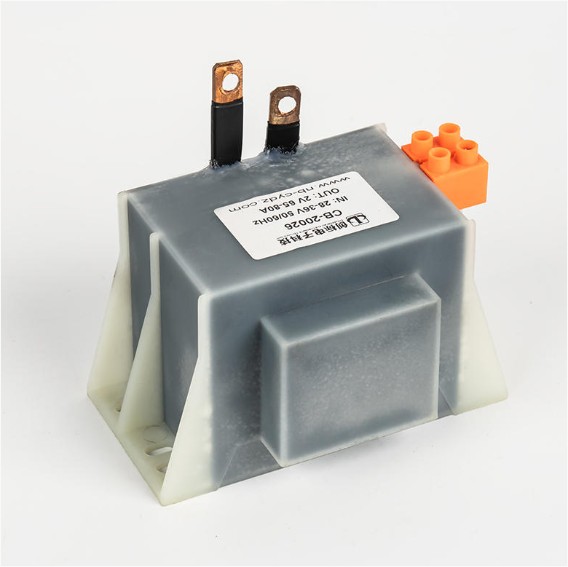

断熱および冷却システム

大型の電源トランスは、絶縁と放熱の目的で鉱物油または合成エステル流体に浸漬されます。小型の乾式変圧器は空冷または樹脂封止（注型樹脂変圧器）を使用します。油冷ユニットは、強制油空冷 (OFAF) システムを導入して、最大定格に対応できます。 1,000MVA以上 .

変圧器の仕組み: 段階的な電磁プロセス

1. 一次巻線に交流電圧が印加され、一次巻線に交流電流が流れます。
2. この交流はコア内に時間変化する磁束を生成します。磁束は印加電圧に比例し、周波数と巻数に反比例します (ファラデーの法則: V = N × dΦ/dt)。
3. 磁束はコアを通って二次巻線に効率的に流されます。
4. 磁束の変化により、二次巻線に EMF (起電力)、つまり巻数比によって決まる出力電圧が誘導されます。
5. 負荷が二次側に接続されると、電流が流れ、変圧器はエネルギーバランス（マイナス損失）を維持するために一次側電流を自動的に調整します。

このプロセスは完全に受動的であり、従来の変圧器には可動部品やアクティブなスイッチングがありません。そのため、変圧器は優れた信頼性と長い動作寿命を実現します。 25～40年 適切にメンテナンスされた電源トランスの場合。

低周波トランスと高周波トランス

低周波トランスと高周波トランスの違いは動作周波数だけではなく、コアの材質、物理的なサイズ、効率プロファイル、アプリケーションの適合性に影響します。

低周波トランス: 強みと使用例

低周波変圧器は商用 AC 電源 (50 または 60 Hz) で直接動作し、その優れた性能で知られています。 信頼性、電気絶縁品質、高サージ電流への対応能力 。これらは、配電、産業オートメーション、電気溶接、再生可能エネルギー システムの主力製品です。たとえば、太陽光インバーター システムの 100 kVA 低周波絶縁変圧器は、DC 由来の AC を系統電圧に変換するだけでなく、インバーターと系統の両方を故障電流から保護するガルバニック絶縁も提供します。

Ningbo Chuangbiao Electronic Technology Co., Ltd. は、この分野での評判を築いています。同社は、低周波変圧器製造のリーダーとして、電圧調整器、電気溶接機、太陽光発電インバーター、エネルギー貯蔵システム、HVAC、家電製品にわたるアプリケーション向けの製品を設計しています。溶接装置では、変圧器が安定した溶接品質に重要な安定した溶接電圧と電流を供給します。太陽光発電インバータでは、そのユニットがソーラー パネルからの DC 電力をグリッド互換の AC に変換すると同時に、ほとんどの国のグリッド コードで必要とされるガルバニック絶縁を提供します。バッテリーエネルギー貯蔵システムでは、双方向低周波変圧器が充電サイクルと放電サイクルの両方を処理し、再生可能エネルギー統合の全体的な効率を高めます。

高周波トランス: 強みと使用例

高周波トランスは、スイッチモード電源 (SMPS) の有効コンポーネントであり、主電源 AC がまず DC に整流され、次にトランスに供給される前に高周波 (通常 20 kHz ～ 300 kHz) でスイッチングされます。より高い周波数で動作するということは、同じ電力定格でもコアを大幅に小さくできることを意味します。あ 65Wラップトップ充電器 高周波変換を使用すると、手のひらに収まります。同等の 50 Hz 変圧器はレンガサイズになります。高周波設計は、コンパクトさが重要な通信電源、医用画像機器、EV 車載充電器、LED ドライバーでは不可欠です。

業界全体にわたる変圧器の主な用途

送配電

電気エネルギーは、通常 11 kV ～ 25 kV の電圧で発電所で生成されます。昇圧トランスはこれを次のように引き上げます。 220 kV、400 kV、さらには 765 kV 長距離伝送の場合、抵抗損失が大幅に減少します (電力損失 = I²R なので、電圧が 2 倍になり、電流が半分になると損失が 75% 減少します)。目的地では、降圧変圧器が電圧を段階的に 33 kV、11 kV、そして最終的には 230/400 V に下げてエンド ユーザーに提供します。

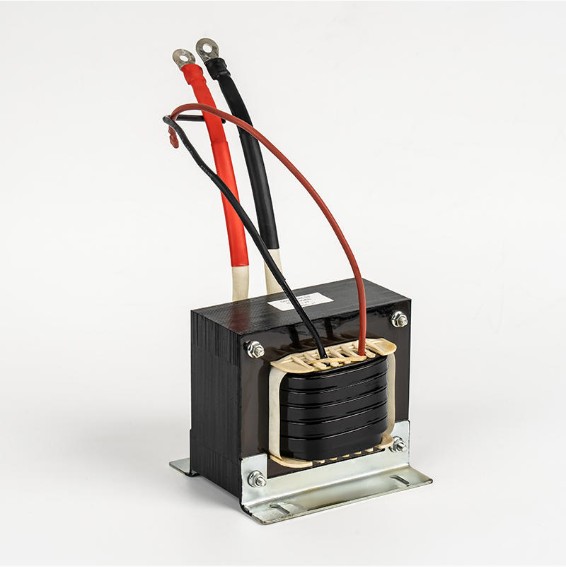

工業用溶接および製造

電気アーク溶接機は、主電源電圧 (230 V または 400 V) を溶接アークに必要な低電圧 (20 ～ 80 V) に変換する低周波変圧器に依存しており、通常は非常に高い電流を供給します。 100～500A以上 。変圧器の固有の漏れインダクタンスは、溶接アークを安定させる自然な電流制限特性を提供します。これは工業生産における一貫した溶接品質に不可欠です。

再生可能エネルギー: 太陽光発電インバーターとエネルギー貯蔵

太陽光発電 (PV) システムでは、ストリングまたはセントラル インバータ内の低周波変圧器が、太陽電池パネルからの処理された DC をグリッド互換の AC に変換すると同時に、多くのグリッド規格で必要とされるガルバニック絶縁を提供します。バッテリーエネルギー貯蔵システム (BESS) では、双方向変圧器が充電 (AC→DC) サイクルと放電 (DC→AC) サイクルの両方を処理します。 世界の太陽光発電設備容量は 2024 年に 1.6 TW を超える これは、この分野における信頼性の高い変圧器技術に対する巨大かつ増大する需要を表しています。

家電製品と照明

エアコンの変圧器は、可変速コンプレッサー ドライブとファン モーターのために AC を DC に変換します。照明システムでは、高周波変圧器を備えた電子安定器を含む変圧器が、蛍光灯や LED 器具への電圧と電流を調整します。 HVAC および冷凍システムの低周波絶縁変圧器は、繊細な制御電子機器を電力線の外乱から保護し、さまざまなグリッド条件にわたって安定した効率的な冷却または加熱動作を保証します。

変圧器の欠点と制限

変圧器にはその利点にもかかわらず、エンジニアがシステム設計時に考慮する必要がある実際の制限があります。

• ACのみでの動作 : 従来の変圧器は交流でのみ動作します。 DC 電圧は、最初に AC に反転しないと変換できません。そのため、DC ベースのシステムでは、高周波変圧器を組み込んだインバーターまたはコンバータが必要になります。
• 低周波時のサイズと重量 : 低周波動作には、より大きなコアとより多くの銅巻線が必要です。 10 kVA、50 Hz の変圧器の重量は 50 ～ 80 kg になる場合があり、スペースに制約のある環境や持ち運び可能な環境では実用的ではありません。
• 無負荷鉄損 : ヒステリシスと渦電流損失は、たとえゼロ負荷であっても、変圧器が通電されるたびに発生します。 10% の負荷で動作する大型の配電変圧器では、無負荷時の損失が 100% 発生し、軽負荷のネットワークでは効率が低下します。
• 高調波歪み感度 : 非線形負荷 (VFD、UPS 整流器、EV 充電器) は変圧器巻線に高調波電流を注入し、追加の加熱と老化の加速を引き起こします。 K ファクター定格設計がない場合、標準変圧器は 銘板容量の 50 ～ 70% に軽減 大きな高調波負荷がかかる場合。
• 通電時の突入電流 : 最初にスイッチを入れると、変圧器は定格電流の 8 ～ 12 倍の突入電流を数サイクルにわたって流す可能性があるため、迷惑なトリップを防ぐために適切に校正された保護リレーが必要です。
• 環境配慮（油入タイプ） : 鉱物油が充填された変圧器には火災や流出の危険があります。これにより、特に屋内、地下、および環境に敏感な設備において、乾式および生分解性の天然エステル流体設計の採用が増加しています。

結論: アプリケーションに適したトランスの選択

変圧器は、低周波であろうと高周波であろうと、現代の電気システムにおいて依然としてかけがえのないものです。正しい選択は、特定の動作要件によって異なります。

• 必要な場合は 高出力、堅牢な電気絶縁、サージ耐性、および直接グリッド周波数動作 — 配電、工業用溶接、太陽光インバーター、HVAC、またはエネルギー貯蔵には、低周波変圧器が適切な選択です。
• 必要な場合は コンパクトなサイズ、軽量のパッケージング、およびスイッチモード回路への統合 — ラップトップの充電器、通信電源、医療機器、または EV 車載充電器には、高周波変圧器が最適なソリューションです。

再生可能発電、分散型蓄電池、EVインフラの拡大によってエネルギーシステムが進化するにつれて、高性能変圧器の需要が加速しています。アモルファスおよびナノ結晶コア材料の進歩、絶縁システムの改善、スマートモニタリング（リアルタイムの負荷、温度、健全性診断を備えたIoT対応変圧器）により、効率と信頼性が新たな高みに押し上げられています。 変圧器の仕組みを理解する 単なる学術的なものではありません。現代の産業や日常生活に動力を供給する電気システムを設計、仕様、保守するための基礎知識です。
