トランス完全ガイド:種類、定格、用途

アン 変圧器 は、電磁誘導を通じて回路間で電気エネルギーを伝達する静電磁装置です。ボルトアンペア (VA) またはキロボルトアンペア (kVA) で表されるその定格は、過熱することなく継続的に処理できる最大負荷を示します。安全で効率的な電力システム設計には、変圧器の定格、存在するタイプ、およびアプリケーションに適した変圧器を理解することが不可欠です。

変圧器の評価はどのように行われますか?

変圧器の定格は次のとおりです。 ボルトアンペア (VA) またはキロボルトアンペア (kVA) ワットではなく、定格は力率に関係なく、抵抗負荷と無効負荷の両方を考慮する必要があるためです。定格は、変圧器の一次側または二次側の定格電圧と定格電流の積を反映します。

変圧器の銘板の主なパラメータは次のとおりです。

• kVA定格 – 総皮相電力容量 (例: 50 kVA、500 kVA)
• 一次および二次電圧 – 入力および出力電圧レベル (例: 11,000V / 400V)
• 周波数 – 通常は 50 Hz または 60 Hz
• インピーダンス (%Z) – 短絡電流に影響します。一般的な値の範囲は 4% ～ 6% です
• 冷却クラス – 大型ユニットの場合は、ONAN (オイル ナチュラル エアー ナチュラル)、ONAF、OAFAF など。乾式の場合はANまたはAA
• 絶縁クラス – クラス B (130 °C)、クラス F (155 °C)、またはクラス H (180 °C) などの温度定格

たとえば、 400Vで100kVAの変圧器 二次側は最大 144.3 A (三相の場合、100,000 ÷ 400 × √3) の電流を供給できます。これを超え続けると絶縁劣化が生じ、最終的には故障の原因となります。

昇圧トランスと降圧トランス

変圧器の最も基本的な分類は、電圧変換方向によるものです。

昇圧トランス

昇圧変圧器は、一次側から二次側への電圧を増加させます。二次巻線の巻数は一次巻線よりも多くなります。たとえば、 11 kVを生成する発電機 長距離伝送では、昇圧変圧器に電力を供給して 400 kV を出力し、電流を削減し、したがって抵抗損失 (P = I²R) を 1,000 分の 1 以上削減します。発電所では一般に、出力段で昇圧変圧器が使用されます。

降圧トランス

降圧変圧器は、エンドユーザーが安全に消費できるように電圧を低減します。配電変電所は 33 kV または 11 kV から 400V/230V 住宅用および商業用供給用。小型の降圧ユニット (例: 240 V から 12 V) は、低電圧照明、ドアベル、HVAC 制御システムに電力を供給します。

どちらのタイプも同じ巻線比の原則に従います: V₁/V₂ = N₁/N₂。ここで、V は電圧、N は巻線の巻数です。

さまざまなタイプの変圧器とその用途

変圧器はさまざまな形式で設計されており、それぞれが特定の性能要件、環境、電力レベルに合わせて最適化されています。以下に最も重要なタイプを示します。

電源トランス

電力変圧器は、以下の送電網で動作します。 33 kVを超える電圧 定格は通常 100 MVA から 1,000 MVA 以上です。これらは、ほぼ連続的な全負荷動作向けに設計されており、他のすべての要素よりも低損失を優先します。油入冷却（ONAN/ONAF）を標準装備。その効率は通常、 99% 、グリッド規模では 0.1% の改善でも重要です。

Ningbo Chuangbiao Electronic Technology Co., Ltd. は、電力システム インフラストラクチャ内に低周波変圧器技術を適用し、効率的なエネルギー伝送を確保し、ライン損失を削減して、安定した送電網の運用を保証します。

配電変圧器

配電変圧器は、納入時点で中電圧 (通常 11 kV または 33 kV) から低電圧 (400 V/230 V) に電圧を降圧します。これらは変動負荷で動作し、次のように評価されます。 25kVA～2,500kVA 。オイルタイプと乾式（キャストレジン）タイプの両方が一般的ですが、防火上の理由から屋内では乾式タイプが好まれます。

エアコン変圧器

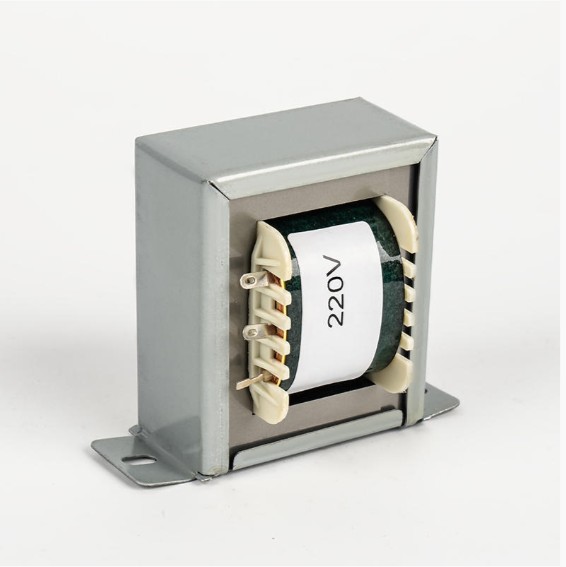

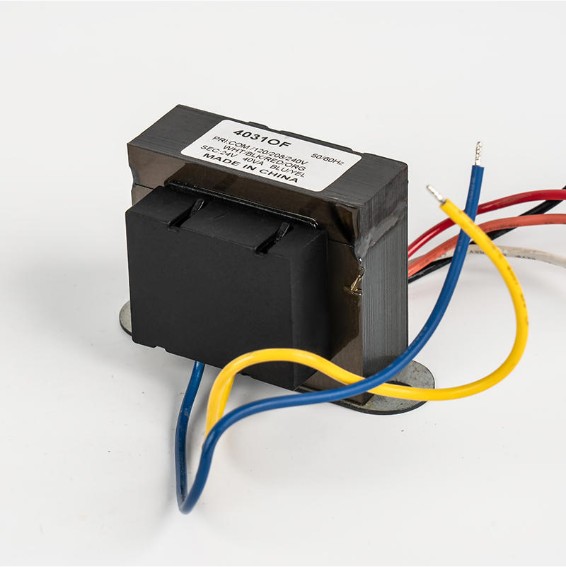

アン air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive コンプレッサー、ファンモーター、制御基板 。スプリットシステムのエアコンでは、通常、制御基板の変圧器はサーモスタット回路用に 24V AC を出力します。大型の商用 HVAC ユニットでは、制御電力として定格 40 ～ 150 VA の変圧器を使用する場合があります。

インバータータイプのエアコンでは、変圧器は AC-DC-AC 変換チェーンの一部として機能します。ここでの効率的な変圧器の設計は、ユニットのエネルギー定格 (EER/COP) に直接影響します。 Chuangbiao の低周波変圧器は、冷凍装置においてまさにこの役割を果たし、AC 電力をコンプレッサーやファン モーターの駆動に適した DC に変換し、効率的な冷却または加熱を実現します。

絶縁トランス

アン isolation transformer has a 1:1の巻数比 -その主な目的は電圧変換ではなく、回路間のガルバニック絶縁です。これにより、グランド ループが遮断され、コモンモード ノイズが抑制され、病院、研究所、データ センターなどの環境で作業員の安全が確保されます。

注意すべき主な仕様:

• 絶縁電圧 : 通常、巻線間 1,500V ～ 4,000V
• 漏れ電流 : 医療グレードのユニットは漏れを 500 µA 未満に抑える必要があります (IEC 60601)
• シールド付き巻線 : ファラデーシールドにより、敏感な電子機器の容量結合がさらに低減されます。

産業オートメーションでは、絶縁変圧器は PLC とセンサーを電力線の高電圧過渡現象から保護します。

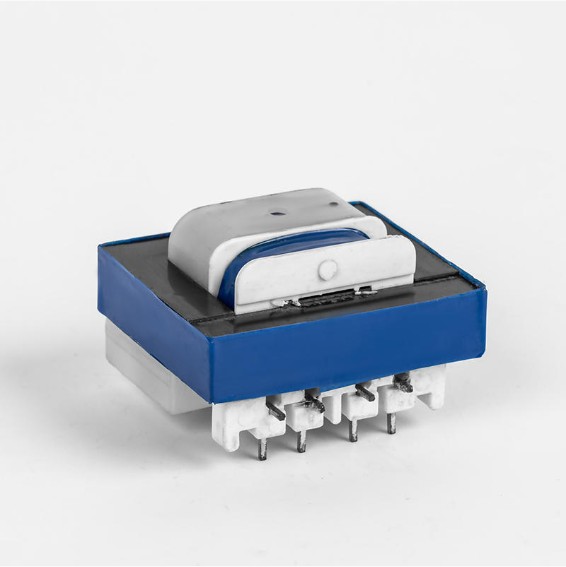

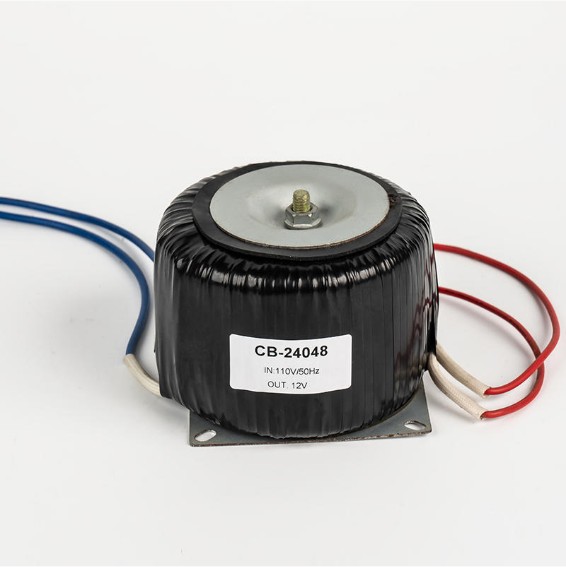

トロイダルトランス

トロイダルトランスは、従来の E-I 積層スタックではなく、ドーナツ型 (トロイダル) 磁気コアを使用します。連続したコア パスによりエア ギャップが排除され、次のことが実現されます。

• 最大 95 ～ 98% の効率 、同等の EI コア設計では ~85 ～ 90%
• 低い電磁干渉 (EMI) – 漂遊磁界は通常、EI コア変圧器より 8 ～ 10 分の 1 です。
• コンパクトかつ軽量 – 同等の EI 設計よりも最大 50% 小型および軽量
• 低い無負荷損失と可聴ノイズ

トロイダルトランスは、スペースとEMIが重要な制約となるオーディオ機器、医療機器、産業用制御パネル、高級電源などで広く使用されています。主な制限は、従来の積層設計と比較して VA あたりのコストが高いことと、コア飽和を引き起こす DC オフセットの影響を受けやすいことです。

単巻変圧器

アン auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it よりコンパクトに、そしてより安く —220Vから110Vへの変換やモーターのソフトスタートなど、適度な電圧調整が必要な場合に役立ちます。ただし、ガルバニック絶縁は提供されないため、安全な絶縁が必要な場合には適していません。

計器用変圧器 (CT & PT)

変流器（CT）と変圧器（PT/VT）は、 測定と保護 、電力供給ではありません。定格 1000:5 A の CT は、安全な計量のために電流をステップダウンします。 PT 定格 11,000:110 V により、電圧計とリレーを標準の機器レベルで動作させることができます。精度クラスの範囲は、計測の場合は 0.1 ～ 3、保護の場合は 5P または 10P です。

トランスの種類の概要

産業および新エネルギー用途における低周波変圧器

低周波変圧器（主電源周波数 50 または 60 Hz で動作）は、その堅牢性、高効率、および大電力レベルを確実に処理できる能力により、産業用電力システムのバックボーンであり続けています。高周波スイッチングトランスとは異なり、低周波設計は本質的に耐久性が高く、過酷な環境に適しています。

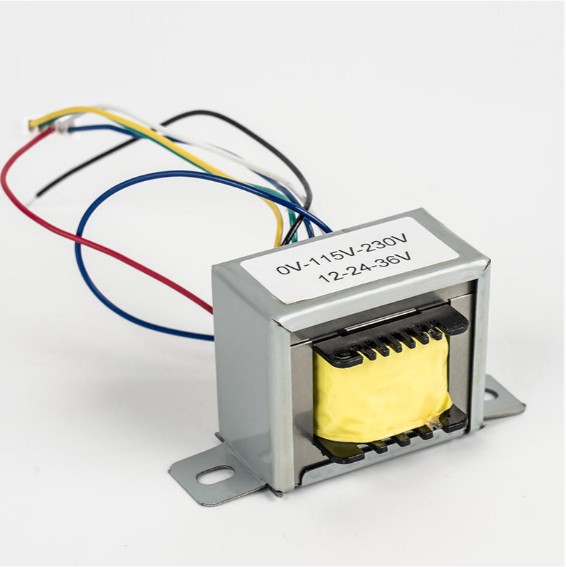

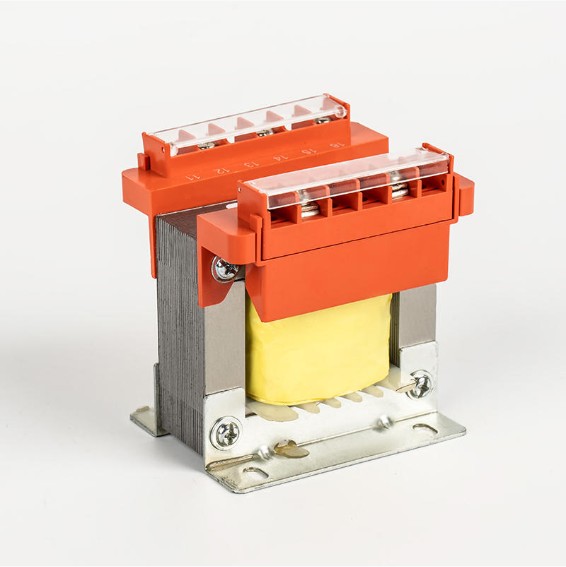

産業用制御とオートメーション

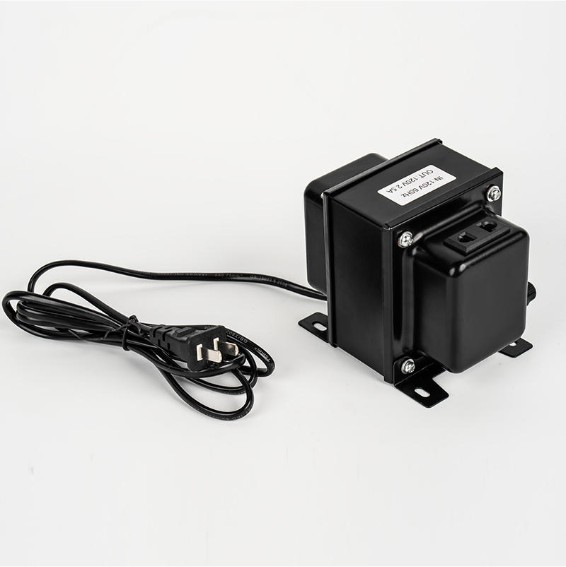

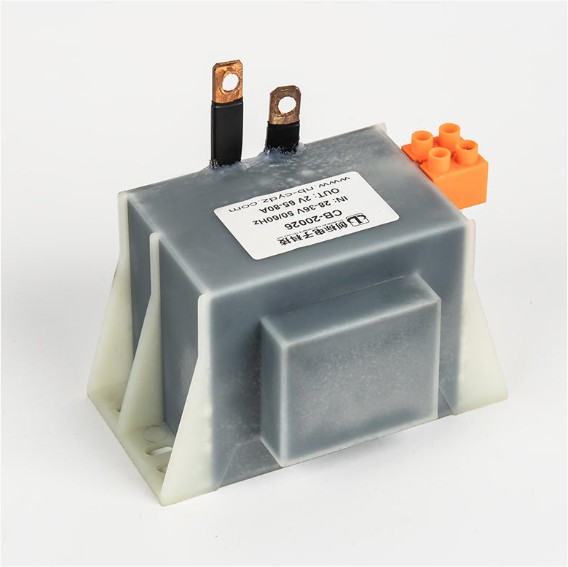

産業オートメーション システムでは、低周波トランスは電力制御のコア コンポーネントとして機能し、AC から DC への変換を実現し、モーターやアクチュエーターを駆動します。電気溶接機では、 安定した溶接電圧と電流 - 一貫した溶接品質にとって重要です。電圧レギュレータとスタビライザも、変動する負荷の下で厳しい出力許容誤差を維持するために低周波トランスに依存しています。

太陽光発電インバーターとエネルギー貯蔵

再生可能エネルギーが世界的に拡大するにつれ、低周波変圧器は太陽光発電 (PV) インバーターに不可欠なものとなっています。で 系統連系型太陽光発電システム 、変圧器は、ソーラー パネルからの DC を系統互換 AC に変換し、電圧を系統レベルまで昇圧しながら、多くの国の規制要件である必須のガルバニック絶縁を提供します。一般的な PV インバータ変圧器は 97 ～ 98.5% の効率で動作します。

バッテリーエネルギー貯蔵システム (BESS) では、変圧器は双方向の電力の流れを処理します。つまり、グリッドからバッテリーを充電し (AC から DC)、グリッドまたは負荷に放電して戻します (DC から AC)。このサイクリングの役割における信頼性は、システムの稼働時間と往復効率に直接影響します。

Ningbo Chuangbiao Electronic Technology Co., Ltd. は、太陽光発電や蓄電環境での連続動作に必要な熱安定性と高効率を組み合わせた、これらの新エネルギー用途向けに正確に最適化された低周波変圧器を開発しています。

照明と家電製品

照明用途の低周波変圧器は、電圧を調整して明るさと色の一貫性を制御します。家庭用電化製品では、主電源の変動にもかかわらず安定した供給を確保し、機器の寿命を縮めたり、動作障害を引き起こす可能性のある電圧低下やサージから敏感な電子機器を保護します。

アプリケーションに適したトランスを選択する方法

間違った変圧器のタイプまたは定格を選択すると、過熱、早期故障、または安全上の問題が発生します。次の要素を考慮してください。

1. 負荷の種類と力率 – 誘導負荷 (モーター、溶接機) は力率が低くなります。それに応じて kVA のサイズを調整し、通常は 20 ～ 25% のマージンを追加します。
2. 電圧要件 – 入力（一次）電圧と出力（二次）電圧、および昇圧または降圧が必要かどうかを確認します。
3. 絶縁要件 – 安全性またはノイズ除去のためにガルバニック絶縁が必要な場合は、単巻変圧器ではなく、絶縁または標準の 2 巻線変圧器を使用してください。
4. 物理的制約 – スペースと EMI が重要な場合 (オーディオ アンプ、医療機器など)、トロイダル設計を選択してください。
5. 環境 – 屋内乾式タイプ（キャストレジン）、狭い場所向け。屋外変電所または大容量設備向けの油冷式。
6. 効率と運用コスト – 24 時間年中無休で稼働する変圧器の場合、 効率が 1% 向上 100 kVA ユニットの場合、年間約 876 kWh を節約できます。これは、20 年の資産寿命よりも大幅に節約できます。

該当する規格への準拠を常に確認してください: IEC 60076 (電源変圧器)、IEC 61558 (安全変圧器)、または北米アプリケーション用の IEEE C57 シリーズ。
