低周波ピンタイプ変圧器の設置時および使用時に注意すべき点は何ですか?

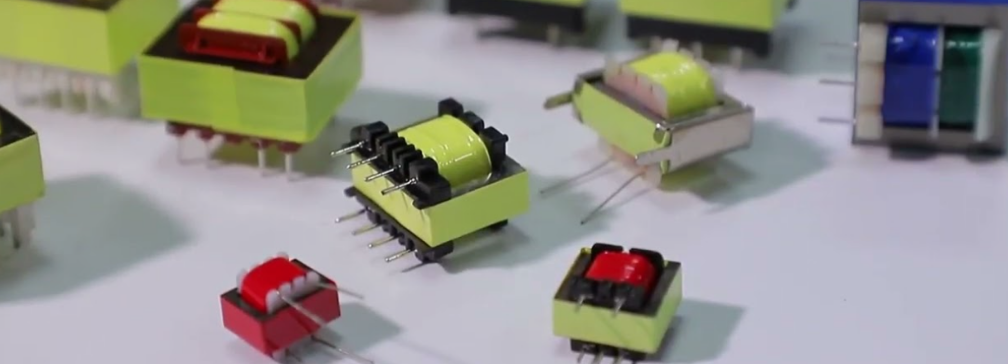

低周波ピンタイプトランス 電源装置、産業用制御、パワーエレクトロニクス、家庭用電化製品、計測機器などで広く使用されています。主に電圧変換、電気絶縁、安定した電力供給に使用されます。低周波ピンタイプ変圧器は通常、50Hz または 60Hz の電力環境で動作するため、電力、サイズ、重量が比較的大きくなります。したがって、機器の安全で安定した長期的な動作を確保するには、設置および使用中にさまざまな細部に特別な注意を払う必要があります。

1. 設置前の注意事項
低周波ピンタイプ変圧器を設置する前に、変圧器の技術パラメータが動作環境および機器の要件と一致していることを確認してください。定格入力電圧、出力電圧、定格電力、動作周波数などのパラメータは、実際の回路設計と一致している必要があります。選択を誤ると、トランスの過負荷、深刻な過熱、さらには損傷につながる可能性があります。

次に、低周波ピン型トランスの外観を確認し、ピンがきちんと固定されており、変形、緩み、絶縁層の損傷がないことを確認してください。異常がある場合は直接取り付けて使用しないでください。さらに、変圧器の絶縁クラスと耐電圧性能が電気安全規格を満たしていることを確認してください。これは、産業用または需要の高い用途では特に重要です。

2. 低周波ピン形トランスの正しい設置のポイント
設置時には、固定方法が重要です。低周波ピンタイプのトランスは、通常、ピンを PCB 基板にはんだ付けするか差し込むことによって取り付けられます。重量が比較的大きいため、PCB 設計では十分なサポート領域を確保し、必要に応じて、長期の振動や衝撃によるはんだ接合部の疲労を防ぐために、固定にネジ、ブラケット、または接着剤を使用することをお勧めします。

はんだ付けするときは、ピンがはんだパッドに完全に接触し、はんだ接合部がしっかりとしっかりと固定されていることを確認し、冷えたはんだ接合部や接続不良を避けてください。過熱によるトランスの内部構造や絶縁材料の損傷を防ぐために、はんだ付けの温度と時間を適切に制御する必要があります。同時に、不十分な間隔による短絡や沿面距離のリスクを避けるために、ピン間に十分な電気的クリアランスを維持する必要があります。
設置場所の選択も非常に重要です。低周波ピンタイプトランスは動作中にある程度の熱を発生するため、温度に敏感な部品から遠ざける必要があります。合理的なレイアウトは、放熱に役立つだけでなく、周囲の回路への電磁干渉も軽減します。

3. 低周波ピンタイプトランス使用上の注意
実際の使用において、低周波ピンタイプトランスの安定動作を確保するには負荷整合が重要です。長時間の過負荷運転は避けてください。コアの過熱、コイル絶縁の劣化、寿命の短縮につながる可能性があります。瞬間的な電流変動や負荷の変化に対処するために、一定の電力マージンを確保することをお勧めします。

電源電圧の安定性も同様に重要です。入力電圧が高すぎるか低すぎると、トランスの出力性能と安全性に影響します。異常な電圧条件下で長時間動作すると、出力電圧が不安定になったり、下流の回路が損傷したりする可能性があります。

使用中はトランスの温度上昇にご注意ください。異常発熱、異音、焦げる臭いが発生した場合は、直ちに電源を切り、変圧器を点検してください。これらの現象は過負荷、短絡、内部故障の兆候であることが多く、使用を続けると重大な安全上の危険が生じます。

4. 電磁妨害と安全保護
低周波ピンタイプトランスは動作中に特定の電磁場を生成し、周囲の敏感な回路に影響を与える可能性があります。干渉を軽減するには、設計時に合理的な配線配置を使用し、必要に応じてシールド手段やフィルタ回路を追加する必要があります。適切な接地設計は、システムの電気的安全性と耐干渉性の向上にも役立ちます。

人間と機械の接触や高度な安全要件を伴うアプリケーションでは、電気絶縁性能に特別な注意を払う必要があります。低周波ピン型変圧器の一次巻線と二次巻線には、漏電リスクを回避するために十分な絶縁距離と耐電圧能力があることを確認してください。

5. 日常の保守点検のご提案
低周波ピンタイプトランスは構造が比較的安定していますが、定期的な検査は依然として非常に必要です。はんだ接合部がしっかりしているか、ピンが酸化していないか、絶縁材が劣化していないかを定期的に確認することをお勧めします。異常が見つかった場合は速やかに交換または修理してください。

同時に、機器の内部を清潔に保ち、変圧器の表面に塵や油が長期間蓄積しないようにしてください。これにより熱放散が促進され、故障率が減少します。高温または高湿の環境で使用する場合、変圧器の長期にわたる信頼性の高い動作を確保するには、検査頻度を増やす必要があります。

低周波ピンタイプ変圧器の設置と使用は複雑ではありませんが、細部に注意を払う必要があります。選択と設置から日常の使用とメンテナンスに至るまで、あらゆる側面がその性能と寿命に直接影響します。標準の操作手順を厳守することによってのみ、低周波針型変圧器は電圧変換と電気絶縁を確実に実行し、電源システム全体を安全かつ信頼性の高いサポートを提供できます。
