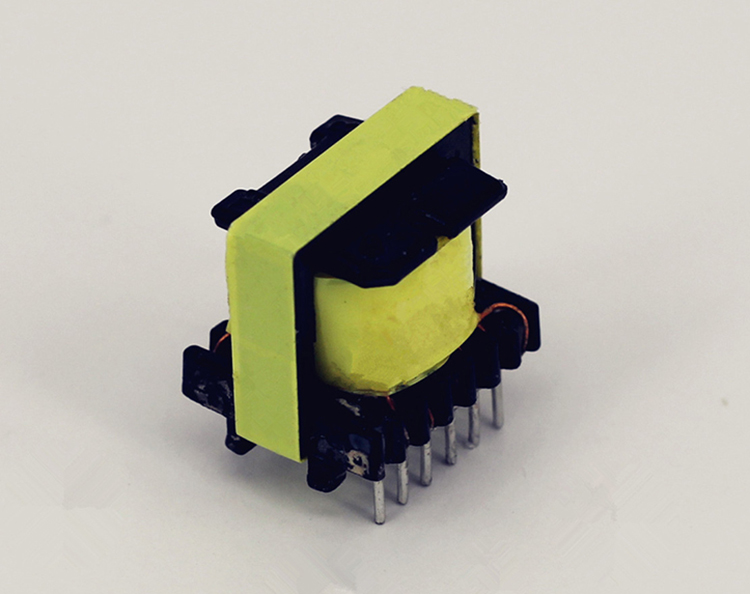

高周波トランス設計原理 - inningbo chuangbiaoエレクトロニクス

高周波変圧器を設計する場合、スイッチング電源の高周波トランスが高周波パルス四波信号を送信するため、変圧器の漏れインダクタンスと分布容量を最小限に抑える必要があります。伝播の一時的なプロセス中、漏れインダクタンスと分布容量により、サージ電流とピーク電圧、および最高の振動が発生し、損失が増加します。通常、トランスの漏れインダクタンスは、一次インダクタンスの1％〜3％に制御されます。

一次コイルの漏れインダクタンス----変圧器の漏れインダクタンスは、一次コイルとセカンダリコイル間、層間、およびターン間の磁束の不完全な結合によって引き起こされます。

分布容量----変圧器巻線のターンの間、同じ巻線の上部と下層の間、異なる巻線の間、巻線とシールド層の間に形成される容量は、分布容量と呼ばれます。

一次巻線 - 一次巻線を最も内側の層に配置する必要があります。そうすれば、トランスプライマリ巻線の各ターンで使用されるワイヤの長さは可能な限り短くなり、巻線全体で使用されるワイヤを最小限に抑え、プライマリ巻線自体の分布容量を効果的に減らします。

二次巻線：一次巻線が巻かれた後、二次巻線を巻く前に、断熱材の層を追加します。これにより、一次巻線と二次巻線の間の分散コンデンサの容量を減らし、一次巻線と二次巻線の間の断熱強度を高め、断熱電圧の要件を満たします。

バイアス巻線----バイアス巻線が一次と二次の間に巻かれているのか、最も外側の層に巻かれているのかは、スイッチング電源の調整が二次電圧または一次電圧に基づいているかどうかに関連しています。
